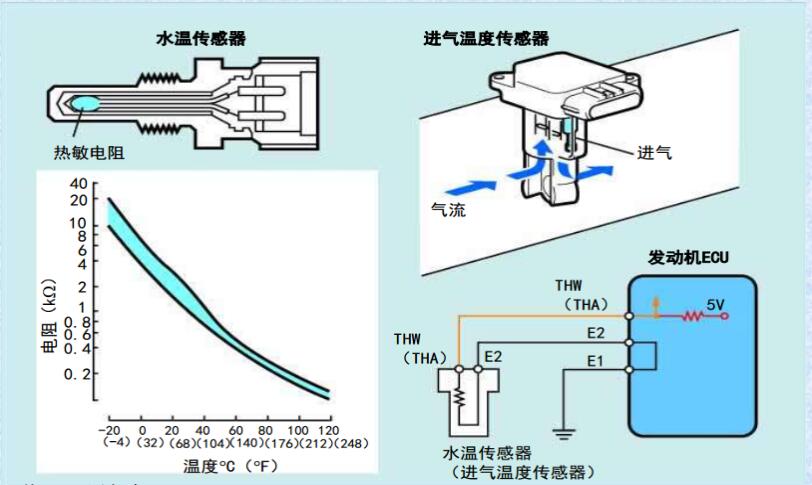

進氣溫度傳感器是一種負溫度系數熱敏電阻

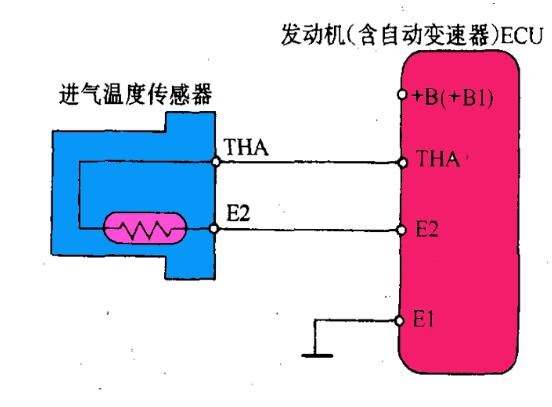

電路原理

Vc：5V電壓 ECU供給

THA：信號

E  ：搭鐵

工作原理：在ECU中有一標準電阻與傳感器的熱敏電阻串聯，并由ECU提供標準電壓，E2端子通過E1端子搭鐵。當熱敏電阻隨進氣溫度變化時，ECU通過THA端子測得的分壓值隨之變化，ECU根據此分壓值判斷進氣溫度。
