熱膜式空氣流量計

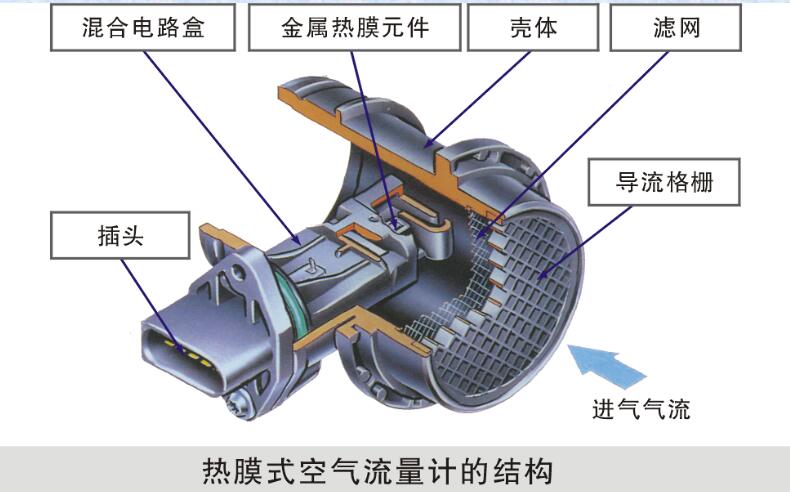

熱膜式空氣流量計的電氣原理，內部結構上都與熱線式很相似，不同的是，熱膜式空氣流量計的鉑絲不是直接裸露在空氣中而是被做在了一個樹脂片上，這樣，熱膜式空氣流量計更加經久耐用，不易損壞了。

損壞可能性：樹脂老化，受強冷、回火等因素導致樹脂開裂，會導致信號增強，混合氣變濃。

熱線式、熱膜式MAF的檢測

1、靜態檢測（離線）

以四線制熱線式MAF為例（四線：搭鐵、信號、電源正、THA）

用萬用表蜂鳴檔，在常溫狀態下，R1.2 R2.3電阻相等，R1.3電阻約等于R1.2+R2.3 ，向空氣流量計注入熱風R1.4受到溫度影響而減小，R1.2受熱風影響電阻增大，則1為Vcc ,2為Vs，3為搭鐵，4為THA。

2、動態檢測（發動機啟動）

用萬用表20V量程電壓檔，檢測，1號端子電壓為12V，2號端子電壓在0~5V之間變化（需要加減油門，否則變化很小），3號電壓為0 ，四號端子電壓受到進氣溫度的影響。則1為Vcc ,2為Vs，3為搭鐵，4為THA。
